Przyrząd do pomiaru
wydłużenia łańcuchów
I nf ormac j e d l a uż y t kown i ka
Nr katalogowy
B07720PL
Indeks zmian
B
Opracował:
Scheider
Strona 2 z 4
PL-050711
Przed przystąpieniem do pomiaru przyrząd należy zmontować. W tym celu należy spośród dostarczonych
wymiennych rurek wybrać tę, która przeznaczona jest do pomiaru łańcucha o danej podziałce. Wielkość
podziałki jest wygrawerowana na rurce.
W kolejnym kroku należy nóżkę z końcówką ruchomą wprowadzić do rurki, a następnie do drugiego otworu
rurki wprowadzić nóżkę z końcówką nieruchomą. Ważne jest, aby kołki zabezpieczające sprężyście
zaskoczyły. Przyrząd jest teraz gotowy do pomiarów.

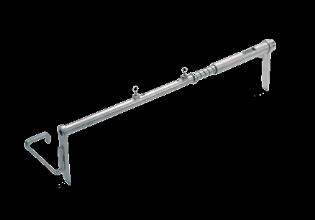

3. Budowa przyrządu
Wymienna rurka
Nóżka z końcówką
ruchomą i skal
ą
Nóżka z końcówką
nieruchomą
4. Przebieg pomiaru
Mierzony łańcuch musi być wyprostowany i powinien być lekko naprężony. Pomiaru dokonuje się przykładając
nóżkę nieruchomą do łuku zewnętrznego ogniwa, a następnie dosuwając nóżkę ruchomą również do
odpowiedniego łuku zewnętrznego ogniwa.
Nóżki mogą być przykładane zarówno do ogniw poziomych (co jest zalecane, patrz ilustracja), jak i ogniw
poziomych. Ważne jest, aby przyrząd trzymać w osi łańcucha.
Trzymając przyrząd dociśnięty do obu łukównależy na ruchomej skali dokonać odczytuwmilimetrach.Wartość
odczytana na skali jest wydłużeniempodziałki mierzonych ogniw łańcucha w stosunku do wartości nominalnej.
Przykład: 2 = 20 mm
Łańcuch może się różnie wydłużać, dlatego pomiaru należy dokonywać w kilku miejscach.
