1. Wstęp
Łańcuch strugowy jest organem cięgnym służącym do poruszania głowicy strugowej wzdłuż ścianowego
przenośnika zgrzebłowego. Łańcuch strugowy znajduje się w prowadnicach rurowych umieszczonych
albo od strony ociosu (strug ślizgowy) albo od strony zawału (strug mieczowy). Łańcuch strugowy jest
ogniwowym łańcuchem górniczym o podwyższonej wytrzymałości.

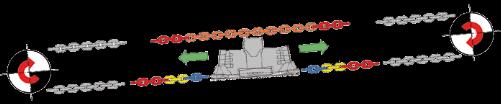

Poniższy szkic wyjaśnia schematycznie budowę urządzenia strugowego:
Do sani strugowych przymocowane są odcinki łańcucha o specjalnej konstrukcji. Składają się one z ogniw
o wydłużonej podziałce, krętlików, klinów czyszczących oraz nitek 33-ogniwowych. Średnice ogniw
w tych odcinkach specjalnych są większe niż w pozostałych nitkach łańcucha strugowego.
Przykładowo w strugu wyposażonym w łańcuch strugowy o średnicy ogniw 38 mm średnica ogniw
w odcinkach specjalnych wynosi 42 mm. Trzy ogniwa za krętlikiem mocowane są nitki 33-ogniwowe,
których średnica odpowiada już średnicy pozostałego łańcucha strugowego (np. 38x137 mm).
Nitki 33-ogniwowe są łączone przy pomocy szybkozłącza strugowego do tzw. odcinków dołącznych
(czerwono-żół tych), których długość wynosi najczęściej 50 m.
Jeżeli głowica strugowa dolega do odboju, to pierwsze szybkozłącze łańcuchowe – patrząc od głowicy
w kierunku ruchu – znajduje się już w górnym przedziale łańcucha, dzięki czemu jest chronione i obciążane
wyłącznie przez drugi napęd.
Odcinek łańcucha, który znajduje się naprzeciw odcinków dołącznych, nazywany jest odcinkiem
(łańcuchem) przeciwbieżnym.
Zalecenia i uwagi zawarte w niniejszej dokumentacji mają służyć optymalnemu wykorzystaniu łańcucha
strugowego.
Napęd główny
Napęd
pomocniczy
Łańcuch przeciwbieżny
Odcinek dołączny
Odcinek dołączny
Nitki 33-ogniwowe jako części
sani strugowych
WYTYCZNE
stosowania i eksploatacji górniczych łańcuchów strugowych
