Łańcuchy ogniwowe
górnicze
I nf ormac j e d l a uż y t kown i ka
Nr katalogowy
B07323PL
Indeks zmian
D
Opracował:
Norpoth
Strona 4 z 9
PL-220811
# Oznaczenie zmian w stosunku do poprzedniego wydania
Łańcuchy przenośnikowe
Zami as t B07323 - C
Wszelkie zmiany zastrzeżone! Przedruk – również częściowy – wyłącznie za zgodą THIELE GmbH & Co. KG, 58640 Iserlohn
www.thiele.de info@thiele.de Fax: +49 (0) 2371 / 947 295
c) każda para oznaczona jest dodatkowo kolorową farbą ( jedno- lub dwukolorowo)
5. Łańcuchy dopełniające
Łańcuchy dopełniające dopasowują łączną długość cięgna łańcuchowego do długości przenośnika,
np. podczas skracania łańcucha spowodowanego nadmiernym zwisem łańcucha lub podczas
skracania rynnociągu. Jeżeli zachodzi konieczność wymiany krótkiego odcinka cięgna łańcuchowego, np.
ze względu na uszkodzenia mechaniczne pojedynczych ogniw, to również należy wymienić parę nitek.
6. Gwiazdy napędowe
Do nowych łańcuchów należy stosować zawsze tylko nowe gwiazdy napędowe.
7. Szybkozłącza łańcuchowe
Pojedyncze nitki łańcucha łączy się szybkozłączami łańcuchowymi. Przy ich montażu należy kierować się
szczegółową instrukcją producenta. Istotne jest, aby do montażu używać wyłącznie nowe kołki rozprężne
(również po jednorazowym otwarciu szybkozłącza i jego ponownym montażu). Kołki rozprężne są
przeznaczone tylko do jednorazowego użytku. Ich ponowne wykorzystanie jest zabronione.

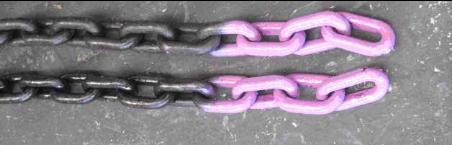

Przy montażu cięgna łańcuchowego jest bardzo ważne, aby kierunki obu nitek były tak dobrane, żeby ich
kolorowe końce były skierowane w jedną stronę – patrz zdjęcie.
Uwaga!
Przy montażu tras łańcuchowych należy zwrócić uwagę na to, aby do zamka wprowadzić poszerzone łuki
ogniw końcowych. W celu ich łatwiejszej identyfikacji poszerzone łuki oznacza się kolorem.
(W rzeczywistości promień poszerzonego łuku jest znacznie mniejszy niż na załączonym szkicu)
